塔式紫外光耐气候试验箱

一、说明：

紫外线光气候试验箱是参照GB/T 14522-2008 ASTMG53《中华人民共和国国家标准-机械工业产品用塑料、涂料、橡胶材料-人工气候加速试验方法》标准条款设计制造，技术指针以本技术方案书为准。

紫外线耐气候试验箱是采用紫外灯管为光源，通过模拟自然阳光中的紫外辐射、高温、高湿、凝露和淋雨对材料进行加速耐候性试验，以获得材料耐候性的结果。主要用于对非金属材料、有机材料（油漆、涂料、橡胶、塑料等）的模拟环境气候老化试验。

二、性能指标：

1.产品名称：紫外线耐气候试验箱

型号；ZN-P

图片仅供参考

2.样品限制：

本设备禁止：

易燃，易炸，易发挥性物质试样的试验及储存

腐蚀性物质试样的试验及储存

生物试样的试验及储存

强电磁发射源试样的试验及储存

3.尺寸：

内箱尺寸：W450*D1170*H500mm

外箱尺寸：约W660*D1400*H1200mm

样品架尺寸：D75*H150mm

4.性能

4.1测试环境条件：

设备四周气流通畅，无高浓度粉尘，无腐蚀或易燃易爆性物体

环境温度：5~25℃

相对湿度；≤85%RH

4.2主要参数：

有效辐照区域：1170*500 mm(W×H)

灯的中心距离：70mm

试件离灯表面的最近平行面距离：约50mm

UV-B波长范围为280~315nm

温度解析度：0.1℃

光照温度范围：50℃~70℃／温度容差为±3℃

冷凝温度范围：40℃~60℃／温度容差为±3℃

黑板温度计测量范围：30~80℃

控温方式：PID自整定控温方式

相对湿度:≥93%R.H

带有喷淋功能（喷淋时间可调）

水槽要求：水深不大于25mm，并有供水自动控制器

建议仪器使用环境：5~35℃、40%~85%R•H、距离墙大于600mm

4.3满足标准：

ASTMG53、GB/T14522-2008

三、主要功能

ZN-P型紫外线耐气侯试验箱采用UV-A315~400nm或UV-B280~315nm(两种灯管可选)荧光紫外灯为光源，通过模拟自然阳光中的紫外辐射、高温、高湿、凝露和淋雨对材料进行加速耐候性试验，以获得材料耐候性的结果。

ZN-P型紫外线耐气候试验箱可模拟自然气候中的紫外辐射、高温、高湿、凝露和淋雨等环境条件，通过重现这些条件，合并成一个循环(或可独立试验)，并让它自动执行完成循环次数。这就是紫外线耐气候试验箱的工作原理。在此过程中，UV可对黑板温度、箱内温湿度进行自动监控；

1．光源：

光源采用8支额定功率为40W的紫外荧光灯作发光源。紫外线荧光灯管，分布在机器的两侧，每侧各4支。

UV-A灯管的发光光谱主要集中在340nm波长。

UV-B灯管的发光光谱主要集中在313nm波长。

由于荧光灯光能量输出会随时间而逐步衰减，为了减小因光能量衰减造成试验的影响，所以本试验箱在所有的八支灯管中每隔1/4的荧光灯寿命时，由一支新灯管替换一支旧灯管，这样，紫外光源始终由新灯和旧灯组成，从而得到一个恒定的光能量。

灯管有效使用寿命可在500小时左右。

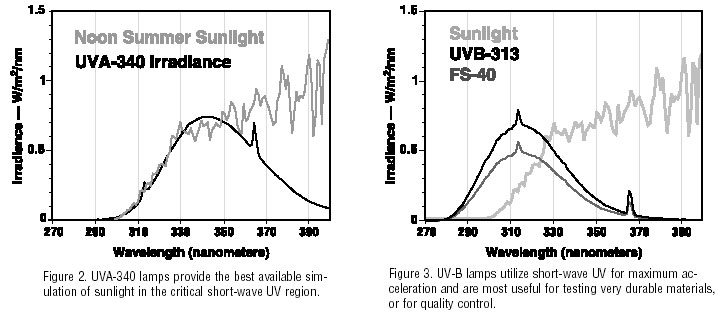

UV-A-315~400nm光源同日光能谱比较UV-B-280~315nm光源同日光能谱比较

◆随机配有若干75×150mm标准样品夹，非标准尺寸用户在定货时需说明。样品夹可直接装载，不需要样品架。

◆标准样品夹12排/面，背面其中一排放置黑板温度计.

四、功能牲征：

1.结构特征

1.1保温围护结构；

外箱材质：SUS304不锈钢板

内箱材质：SUS304不锈钢板

样品架材质：铝合金

1.2空气调节通道：

风机，加热器，加湿器，排水装置

1.3控制面板：

温湿度控制器，时间可编程控制器，黑板温度控制器，电流表，操作按钮

1.6机械室

接排水装置，风机，配电控制柜

1.7配电控制柜：

散热风机，蜂鸣器，配电板，总电源漏电断路器

1.8加热器

加热器：镍铬丝电加热

加湿器：不锈钢管制护套式加湿器

加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

2.控制器：

2.1温湿度控制器：数显温湿度控制器，LED显示

精度：0.1℃±1%R H

解析度：0.1℃0.1%R H

传感器：PT100测试传感器（2支，白金感应）

2.2黑板温度控制器：

传感器：PT100测试传感器（1，白金感应）

2.3点灯时间控制器：台湾台安可编程控制器，中英文画面显示

2.4紫外灯灯管：上海署光灯具厂

2.5试验总时间：0~9999H

3.保护装置：

3.1试验室

超温保护

加湿器空烧保护

缺水保护

3.2其它

总电源相序和缺相保护

漏电保护

五、标准配置

干湿球纱布1卷

紫外灯灯管装8支

电缆线1条，五蕊（四蕊电线+保护接地线，）

设备使用说明书，保修卡，合格证各1份

六、设备使用场地要求：

1.场地：

与相邻的墙壁或器物之间的距离，前后左右应有1M的空间

安装场所的环境温度切忌急剧变化。

应安装在水平的地面上。

应安装在无直射阳光的场所。

应安装在通风良好的场所。

应安装在远离可燃物、爆炸物及高温发热源的场所。

应安装在灰尘少的场所。

尽可能地安装在靠近供电电源的场所。

2.环境条件：

温度5~25℃

相对湿度≤85%R H

气压：86~106kpa

七、设备使用电源：

电源：AC220V 50HZ

电压充许波动范围：±10%

八、设备总功率：4KW（要求用户提供满足电源容量的空气开关供本设备独立试用）
